作者：立友機械 時間：2023/1/9 15:28:39 次瀏覽

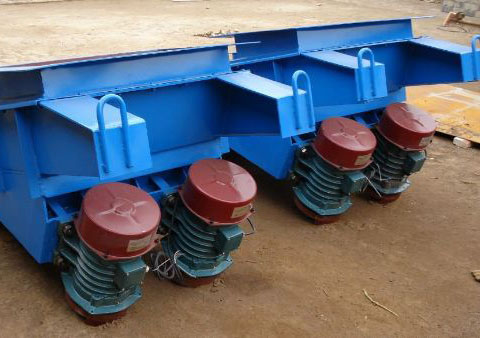

K型往復式給料機-往復式給煤機產品外形示意圖(K型往復式給料機)
K型往復式給料機(往復式給煤機)系列產品用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。
K型往復式給料機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。K型往復式給料機適用于礦山、礦井、選煤廠、中站、輸煤車間、港口散料碼頭等散料轉運，可將散料經料倉或直接進行均勻的轉載到膠帶機或其它篩選設備、貯存裝置等配合使用。實現對礦石、砂煤、糧食等散裝物料的均勻 給料.本設備機體安裝于料斗下，傳動裝置為懸掛式，根據給料量的大小可分：K1、K2、K3、K4等幾種型號。
K型往復式給料機(往復式給煤機)產品工作原理與結構說明：
K型往復式給煤機由機架、底板(給煤槽)、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。
本系列往復式給料機可根據需要設有帶漏斗、不帶漏斗兩種形式。給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。
K型往復式給料機(往復式給煤機)產品主要特點:
1、工作可靠、壽命長，重量輕，體積小，維護保養方便。
2、結構簡單，運行可靠，調節安裝方便;采用封閉式框架結構，大大提高了機架的剛度。
3、裝有限矩型液力偶合器，能滿載啟動，過載保護。
4、大給料量可達1200t/h(煤),是目前國內大的往復式給料機。
5、采用了先進的平面二次包絡環面騾桿減速器設計，承載能力大，傳動效率高。
6、側襯板、斜襯板與底板之間留縫可調，能比較準確地控制留縫大小，大大減少了漏料。
7、驅動裝置對稱布置，并采用雙推桿 ，使整機愛力均衡，傳動平穩，消除了底板往復時的扭擺現象。
8、底板有立向筋板，并用三道通長托輥支承，保證了底板本身剛度，消除了現有往復式給料機底板工作中彎曲變形的弊病。
9、襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有針對性地更換磨損了的襯板塊，從而使材料合理利用 ，降低維修費用。
K型往復式給料機(往復式給煤機)產品外形示意圖：
K型往復式給料機(往復式給煤機)產品技術參數表：
型號規格
K-0
K-1
K-2
K-3
K-4
給料
能力
(t/h)
底板行程
(mm)
曲柄
位置
無煙煤
煙煤
無煙煤
煙煤
無煙煤
煙煤
無煙煤
煙煤
無煙煤
煙煤
200
150
100
50
4
3
2
1
100
75
50
25
90
67
45
22
150
112
75
39
135
100
68
34
225
170
133
55
200
150
100
50
330
247
165
83
300
220
150
75
590
440
295
148
530
395
268
132
曲柄轉速(r/min)
57
57
57
62
62
電動機
型號
YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M1-8
(Y160M1-8)
YB160M-6
(Y160M-6)
YB200L1-6
(Y200L1-6)
功率
4
4
4
7.5
18.5
轉速(r/min)
720
720
720
970
970
減速機
型號
JZQ-350
JZQ-350
JZQ-350
JZQ-400
JZQ-500
速比
12.64
12.64
12.64
15.75
15.75
允許
大粒度
(mm)
含量10%以下
250
350
400
500
700
含量10%以上
200
300
350
450
550
設備
重量
(kg)
帶 料 斗
1127
1251
1481
1927
2737
不帶料斗
1026
1144
1342
1735
2505
K型往復式給料機(往復式給煤機)產品主要外形尺寸對照表:
型號
A
B
C
H
H1
H2
H3
L
11
12
13
14
15
16
K-0
1360
3100
846
210
210
325
1051
2450
840
1000
800
750
1040
750
K-1
1360
3100
1112
210
210
325
1051
2450
840
1000
800
750
1040
1000
K-2
1360
3540
1112
208
208
325
1297
2850
1150
1250
1050
1000
940
1000
K-3
1352
3950
1360
250
250
345
1340
3270
1400
1500
1300
1250
1157
1250
K-4
1622
4740
1632
330
330
345
1543
3850
1700
1750
1550
1550
1435
1500
表二：
型號
17
18
19
110
111
112
n*113
114
n*115
116
N*MD
K-0
550
500
500
830
35
191
1*200
131
1*190
190
14*M20
K-1
800
750
750
1080
35
275
1*280
131
1*190
190
16*M20
K-2
800
750
750
1080
35
208
1*208
91
1*225
225
17*M20
K-3
1050
1000
1000
1300
35
273
1*273
91
1*290
290
17*M20
K-4
1300
1250
1580
1580
35
270
1*270
96
1*320
220
20*M20
說明:
1.K型往復式給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶閘門組合成的多種型式,如帶漏斗,帶調節閘門;帶漏斗不帶調節閘門。
2.調調節閘門時,其給料量受調節閘門控制。
3.一般供貨時為普通電機,電壓380V,ZQ型減速機,如有特殊要求,需訂貨時說明,如用660電壓電機,防爆電機,其它型號減速機等。
K型往復式給煤機安裝說明：
K型往復式給煤機給煤機體(或漏斗)是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺栓緊固，然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓緊固。
